Opis

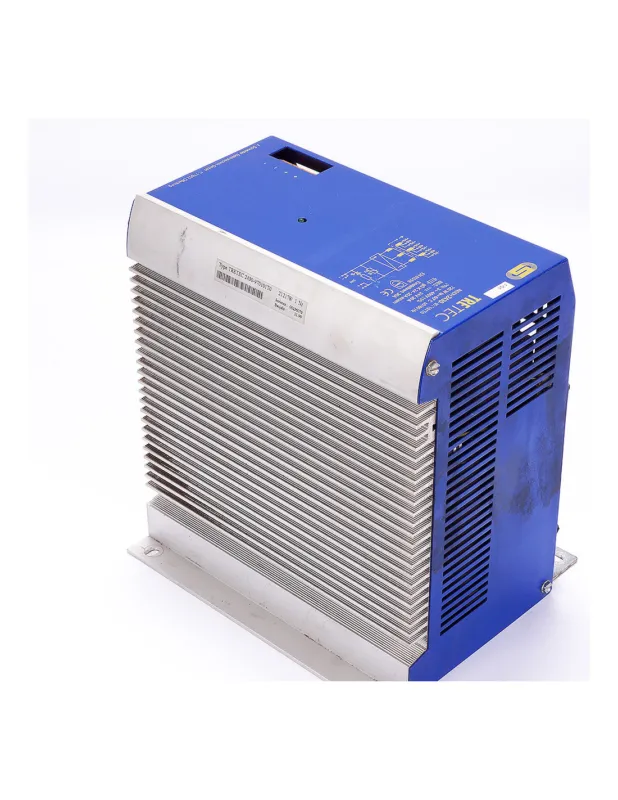

Zasilacz 24 V DC / 30 ATRETEC NGDH 2430-970101T0
Trójfazowy zasilacz transformatorowo-prostownikowy do obwodów sterowania maszyn. Zapewnia wysoką obciążalność prądową 30 A przy napięciu 24 V DC. Prosta, odporna na zakłócenia topologia (transformator 3-fazowymostekfiltr pojemnościowy) sprawdza się w wymagających aplikacjach przemysłowych.
Zastosowanie
-
Zasilanie obwodów sterowania i automatyki w maszynach i liniach produkcyjnych
-
Układy elektrozaworów, przekaźników, modułów I/O oraz sygnalizacji 24 V DC
-
Środowiska, w których liczy się niezawodność i odporność na przeciążenia krótkotrwałe
Kluczowe cechy
-
24 V DC / 30 A, moc znamionowa 720 W (ta = 60 °C)
-
Wejście trójfazowe 3~ 400 V AC ±5%, 50/60 Hz
-
Solidna konstrukcja transformatorowo-prostownikowa z filtracją pojemnościową
-
Sygnalizacja obecności napięcia wyjściowego (LED)
-
Podwójne wyjścia zaciskowe (+24 V / 0 V) ułatwiające rozdział zasilania
-
Zgodność z EN 61558, znak CE
Dane elektryczne
-
Wejście (PRI): 3~ 400 V AC ±5%, 50/60 Hz
-
Moc znamionowa: 720 W (przy ta = 60 °C)
-
Wyjście (SEC): 24 V DC, 30 A
-
Topologia: transformator 3-fazowymostek prostowniczyfiltr pojemnościowy
-
Stabilizacja: brak elektronicznej stabilizacji; przy pełnym obciążeniu 24 V DC
-
Napięcie biegu jałowego: ok. 2628 V DC (wartość typowa)
Zabezpieczenia i zgodność
-
Normy/zgodność: EN 61558, CE
-
Zabezpieczenie DC (zewnętrzne): bezpiecznik gG 2432 A, nastawa 30 A (Einstellwert 30 A)
-
Strona AC: zastosować odpowiednie zabezpieczenie trójfazowe dobrane do prądu pierwotnego i warunków instalacji
Zaciski i schemat (wg nadruku)
-
Wejście: L1 / L2 / L3 (400 V) + PE do obudowy
-
Wyjście: +24 V / 0 V (), dodatkowa równoległa para zacisków (podwójne wyjścia)
-
Tor DC: mostek prostowniczy, kondensator filtrujący, dioda LED sygnalizacyjna na wyjściu
Montaż i eksploatacja
-
Miejsce montażu: szafa sterownicza, stopień ochrony IP00
-
Zapewnić swobodny przepływ powietrza i odprowadzenie ciepła
-
Przewody wyjściowe dobrać na 30 A ciągłego prądu; stosować możliwie krótkie odcinki
-
Uwzględnić wzrost napięcia przy małym obciążeniu (brak stabilizacji) w projektowaniu obwodów odbiorczych
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
