Opis
Jednofazowy transformator sterujący i separacyjny
630 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 … 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 2,95 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 1,7 A |
| Inrush current at input voltage 1 | 37 A |
| Inrush current at input voltage 2 | 21 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 77 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 44 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 630 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście – wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | Schlüssellochaufhängung |
| Wymiar mocowania a | 90,6 mm |
| Wymiar mocowania b | 122 mm |
| Wymiar mocowania c | 7 mm |
| Wysokość | 112,5 mm |
| Szerokość | 150 mm |
| Głębokość | 144,6 mm |
| Średnica otworu | 7 mm |
| Długość otworu | 11 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 3 |
| PIN 2 | 230 V |
| PIN 3 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

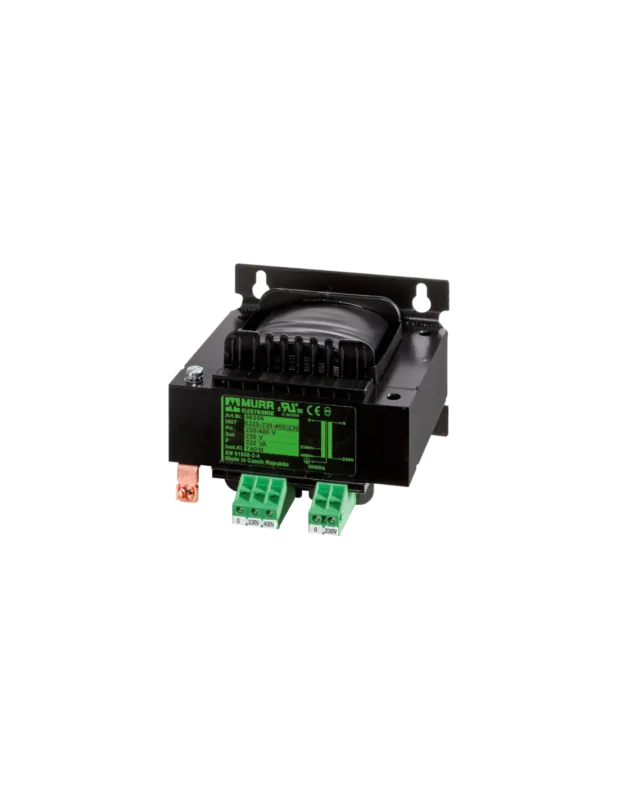

Transformator jednofazowy sterujący i separacyjny 630 VA MST 86309profesjonalne rozwiązania dla automatyki i instalacji przemysłowych
Transformator MST 1-fazowy 86309 to wysokiej jakości urządzenie przeznaczone do zastosowań sterujących oraz separacyjnych w różnych gałęziach przemysłu. Jego główną funkcją jest zapewnienie bezpiecznego i stabilnego zasilania układów sterujących, automatyki oraz maszyn produkcyjnych. Dzięki uniwersalności wejściowej (230 V lub 400 V AC) możliwa jest łatwa adaptacja w większości instalacji elektrycznych.
Najważniejsze cechy oraz możliwości zastosowania transformatora MST 1-fazowego 86309
Transformator sterujący 630 VA wyróżnia się wysoką niezawodnością oraz wydajnością, spełniając rygorystyczne normy bezpieczeństwa. Urządzenie zaprojektowano zgodnie z normą EN 61558-1 oraz EN 61558-2-4, co potwierdza jego kompatybilność z wymaganiami przemysłu automatyki, instalacji rozdzielczych i napędowych.
- Podtrzymanie zasilania układów sterowania w szafach rozdzielczych i automatyki
- Izolacja galwaniczna, która zwiększa bezpieczeństwo oraz pozwala ochronić urządzenia przed przepięciami i zakłóceniami
- Uniwersalne wejście 230/400 V ACszerokie możliwości integracji z różnymi systemami
- Wyjście 230 V ACidealne do zasilania sterowników PLC, przekaźników, czujników i paneli operatorskich
- Prosta instalacja dzięki zaciskom śrubowym (SK) oraz czytelnym oznaczeniom
- Stosowanie w wymagających warunkach przemysłowychszeroki zakres temperatury pracy od -20°C do +40°C
Budowa transformatora MST 1-fazowego 86309solidność i bezpieczeństwo w każdym detalu
Urządzenie wyposażone jest w wygodne uchwyty montażowe z otworami na wkręty i kluczowe zawieszenie, co ułatwia szybkie i stabilne umieszczenie transformatora na płycie montażowej lub w szafie sterowniczej. Solidna obudowa zabezpiecza uzwojenia przed przypadkowym kontaktem oraz wpływem czynników zewnętrznych.
- Odpowiednie zabezpieczenie elektryczne wejścia i wyjściaizolacja 4 kV
- Kompaktowe wymiary: łatwa integracja nawet w ograniczonej przestrzeni
- Praktyczny schemat połączeń dostępny bezpośrednio na obudowie
- Czytelna etykieta ułatwiająca identyfikację parametrów
Typowe zastosowania transformatora separacyjnego i sterującego MST 86309
Transformator 1-fazowy MST 86309 znajdzie zastosowanie m.in. w:
- Szafach automatyki przemysłowej
- Rozdzielnicach sterujących i zasilających
- Systemach budynkowych BMS
- Układach napędowych maszyn
- Instalacjach oświetleniowych i zabezpieczeniowych
Dzięki wysokiej jakości wykonania oraz zgodności z normami urządzenie zapewnia niezawodną i długotrwałą pracę, minimalizując ryzyko awarii i przedłużając żywotność zasilanych komponentów.
Dlaczego warto wybrać transformator MST 1-fazowy 86309?
Produkt łączy w sobie wysoką jakość, bezpieczeństwo eksploatacji oraz prostotę montażu. Sprawdzi się wszędzie tam, gdzie kluczowe są niezawodność zasilania, ochrona urządzeń elektronicznych oraz bezpieczeństwo użytkownika.
