Opis

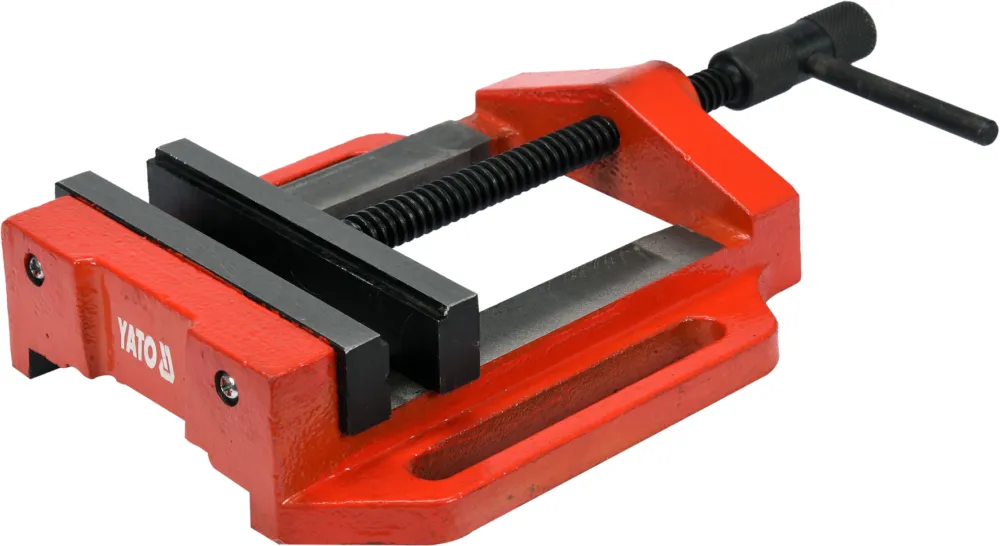

Imadło maszynowe o szerokości szczęk 150 mm, przeznaczone do montażu na stałe do blatu roboczego lub statywu. Konstrukcja żeliwna z wymiennymi szczękami utwardzonymi zapewnia stabilne mocowanie materiału podczas obróbki skrawaniem, ślusarskiej i montażowej.
Korpus żeliwny
Odlew z żeliwa szarego zapewnia sztywność konstrukcji i tłumienie drgań podczas obróbki. Materiał ten charakteryzuje się odpornością na odkształcenia i stabilnością wymiarową, co przekłada się na powtarzalność mocowania i precyzję pracy.
Wymienne szczęki utwardzane z pryzmami
Szczęki robocze poddane obróbce cieplnej (hartowanie) zwiększają odporność na ścieranie. Pryzmy na powierzchni szczęk umożliwiają mocowanie elementów okrągłych (rury, pręty) bez ryzyka ześlizgnięcia się materiału podczas obróbki.
Śruba pociągowa z moletowaniem
Moletowana powierzchnia wrzeciona ułatwia obsługę bez użycia narzędzi. Luźna przetyczka (rączka) pozwala na szybkie ustawienie wstępne rozstawu szczęk, a następnie dokręcenie momentem roboczym dla pewnego zacisku materiału.
Maksymalny rozstaw szczęk 120 mm
Parametr ten określa maksymalną grubość materiału, jaki można zamocować w imadle. Rozstaw 120 mm przy szerokości szczęk 150 mm pozwala na mocowanie typowych elementów obrabianych w warsztacie mechanicznym i ślusarskim.
| Model | YT-65073 |
| Szerokość szczęk (L) | 150 mm |
| Wysokość szczęk (W) | 135 mm |
| Maksymalny rozstaw szczęk | 120 mm |
| Materiał korpusu | Żeliwo |
| Materiał szczęk | Stal utwardzana |
| Typ szczęk | Wymienne z pryzmami |
| Rodzaj mocowania | Stałe, śrubowe do blatu lub statywu |
| Producent | YATO |
