Opis
Jednofazowy transformator sterujący i separacyjny
160 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 … 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,78 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,45 A |
| Inrush current at input voltage 1 | 6 A |
| Inrush current at input voltage 2 | 3,46 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 9,5 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 5,5 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 160 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście – wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |
| Wymiar mocowania a | 86,5 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 101 mm |
| Szerokość | 96 mm |
| Głębokość | 106 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | – 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

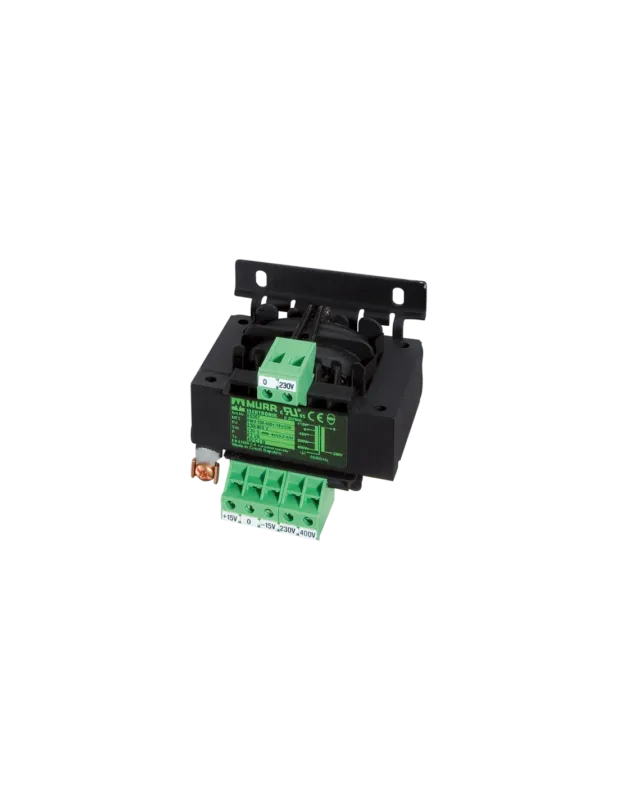

Transformator jednofazowy 160 VA do zastosowań automatyki i sterowaniaMurrelektronik 86369
Transformator jednofazowy Murrelektronik 86369 to urządzenie separacyjne i sterujące o mocy 160 VA, zaprojektowane do pracy w wymagających warunkach przemysłowych. Jego głównym zadaniem jest niezawodna konwersja i separacja napięć zasilania, co zapewnia bezpieczeństwo zarówno ludzi, jak i podłączonych urządzeń.
Najważniejsze cechy transformatora jednofazowego 230 V / 400 V
- Uniwersalne wejściemożliwość zasilania napięciem 230 V lub 400 V AC, co sprawia, że urządzenie sprawdzi się w różnorodnych instalacjach.
- Stabilne napięcie wyjściowe230 V AC na wyjściu, umożliwiające obsługę szerokiego zakresu odbiorników automatyki.
- Separacja galwaniczna i ochrona obwodów dzięki izolacji 4 kV.
- Przystosowanie do montażu na szynie DIN TH35 oraz poprzez otwory podłużnezgodność z normą EN 60715.
- Praca w szerokim zakresie temperatur od -20°C do +40°C.
- Solidna konstrukcja z wysokiej jakości komponentów, zgodna z normami EN 61558-1, EN 61558-2-4 oraz EN 62041.
Typowe zastosowania transformatora 160 VA 86369
Transformator Murrelektronik 1-fazowy jest doskonałym wyborem do zastosowań w systemach sterowania maszyn i linii produkcyjnych, szafach sterowniczych, rozdzielniach elektrycznych oraz w automatyce budynkowej. Stosowany jest wszędzie tam, gdzie wymagana jest separacja obwodów zasilania oraz stabilne napięcie, a także zabezpieczenie urządzeń przed zakłóceniami pochodzącymi z sieci.
- Zasilanie urządzeń automatyki i elektroniki przemysłowej
- Przemysłowe systemy sterowania
- Aplikacje wymagające separacji galwanicznej
- Zabezpieczenie i separacja zasilania maszyn
Zalety i konstrukcja transformatora sterującego i separacyjnego
Transformator Murrelektronik 86369 to urządzenie wyposażone w wytrzymałe zaciski śrubowe SK, które zapewniają pewne połączenie przewodów zarówno po stronie wejścia, jak i wyjścia. Dzięki kompaktowym wymiarom (101 × 96 × 106 mm) oraz przemyślanym otworom montażowym urządzenie łatwo integruje się w standardowych szafach sterowniczych.
Obudowa spełnia rygorystyczne normy bezpieczeństwa, a jednocześnie zapewnia wysoką żywotność przy ciągłej pracy. Dostępność różnych sposobów montażu czyni transformator uniwersalnym rozwiązaniem dla modernizacji lub budowy nowych instalacji.
Transformator 1-fazowy Murrelektronik 86369idealny wybór do Twojej instalacji
Jeżeli poszukiwany jest wydajny, bezpieczny i uniwersalny transformator jednofazowy, dedykowany do zasilania oraz separacji obwodów sterowniczych i automatyki, model 86369 stanowi sprawdzone i niezawodne rozwiązanie, które spełnia najwyższe standardy branży przemysłowej.
