Opis
Jednofazowy transformator sterujący i separacyjny
160 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 … 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe AC | 208, 230, 380, 400, 420, 440, 460, 480, 500, 525, 550 |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,78 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,45 A |
| Inrush current at input voltage 1 | 6 A |
| Inrush current at input voltage 2 | 3,46 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 9,5 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 5,5 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe | 1 × 230 / 1 × 115 / 2 × 115 V AC |
| Napięcie wyjściowe AC 1 | 230 V |
| Napięcie wyjściowe AC 2 | 115 V |
| Napięcie wyjściowe ustawiane | tak |
| Moc łączeniowa AC maks. | 160 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście – wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |
| Wymiar mocowania a | 86,5 mm |
| Wymiar mocowania b | 84 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 101 mm |
| Szerokość | 96 mm |
| Głębokość | 106 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 8 |
| PIN 1 | 1 |
| PIN 2 | 2 |
| PIN 3 | 3 |
| PIN 4 | 4 |
| PIN 5 | 5 |
| PIN 6 | 6 |
| PIN 7 | 7 |
| PIN 8 | 8 |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 4 |
| PIN 1 | 9 |
| PIN 2 | 10 |
| PIN 3 | 11 |
| PIN 4 | 12 |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

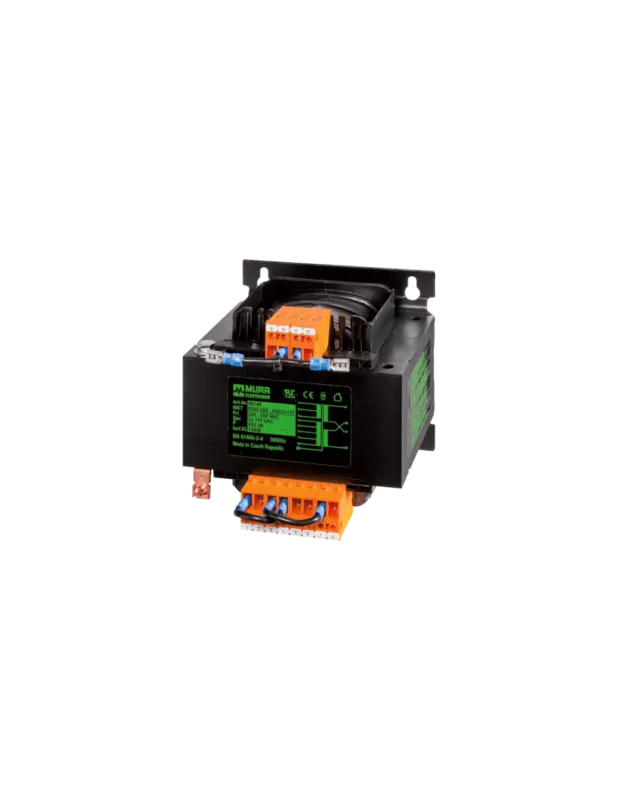

Transformator jednofazowy MST 86144wysoka jakość zasilania
Transformator jednofazowy MST 86144 to urządzenie zaprojektowane z myślą o zasilaniu, separacji oraz ochronie obwodów elektrycznych i automatyki. Sprawdza się zarówno w aplikacjach przemysłowych, jak i w automatyce budynkowej, gdzie wymagane jest niezawodne i bezpieczne napięcie zasilające.
Najważniejsze cechy transformatora MST 86144
- Wszechstronność napięć wejściowych: urządzenie umożliwia pracę z szerokim zakresem napięć wejściowych AC (od 208 do 550 V), co czyni je uniwersalnym rozwiązaniem dla różnych instalacji.
- Regulowane napięcie wyjściowe: możliwość uzyskania napięcia wyjściowego 230 V, 1×115 V lub 2×115 V AC zapewnia elastyczność w dostosowaniu do potrzeb różnych odbiorników.
- Maksymalna moc wyjściowa: 160 VA gwarantuje stabilność zasilania nawet przy podłączaniu kilku urządzeń jednocześnie.
- Wysoki poziom bezpieczeństwa: izolacja o napięciu próbnym 4 kV oraz spełnienie norm EN 61558-1, EN 61558-2-4 i EN 62041 zwiększają ochronę użytkownika oraz podłączanych urządzeń.
- Kompaktowa i solidna konstrukcja: przemyślana obudowa umożliwia łatwy montaż zarówno na szynie DIN (TH35, zgodnie z EN 60715), jak i na podłużnych otworach montażowych, co przyspiesza instalację w rozdzielnicach i szafach sterowniczych.
Zastosowanie transformatora jednofazowego MST 86144
Transformator MST 86144 znajduje szerokie zastosowanie w wielu branżach:
- Automatyka przemysłowazasilanie układów sterowania, systemów bezpieczeństwa, przekaźników i liczników.
- Budowa maszynseparacja galwaniczna oraz ochrona wrażliwych układów elektronicznych.
- Systemy HVACgwarancja bezpiecznego zasilania urządzeń klimatyzacyjnych i wentylacyjnych.
- Instalacje oświetleniowestabilizacja napięcia oraz ochrona obwodów przed przepięciami.
- Serwis i modernizacja instalacjiszeroki zakres napięć wejściowych ułatwia dopasowanie transformatora do istniejących rozwiązań.
Wytrzymałość, bezpieczeństwo i łatwość montażu
Transformator MST 86144 cechuje się nie tylko kompaktową konstrukcją o wymiarach:
- Wysokość: 101 mm
- Szerokość: 96 mm
- Głębokość: 106 mm
Dzięki temu łatwo integruje się go w szafach rozdzielczych i panelach sterowniczych, nawet w miejscach o ograniczonej przestrzeni. Zaciski śrubowe umożliwiają pewne i szybkie podłączenie przewodów, co znacząco ułatwia instalację i serwisowanie urządzenia.
Dlaczego warto wybrać MST 86144?
Transformator MST 86144 to urządzenie o szerokim spektrum zastosowań, dostosowane do wymagających aplikacji przemysłowych oraz instalacyjnych. Certyfikaty zgodności, wysoka efektywność oraz trwałość mechaniczna sprawiają, że jest to niezawodny wybór dla elektryków i automatyków poszukujących solidnych rozwiązań z zakresu zasilania i separacji elektrycznej.
