Opis
Jednofazowy transformator sterujący i separacyjny
100 VA
Klasa izolacji T 40/B
Inne napięcia na życzenie.
Dane elektryczne | Zasilanie
| Częstotliwość sieci | 50 … 60 Hz |
Dane elektryczne | Wejście
| Napięcie wejściowe 1 AC | 230 V |
| Napięcie wejściowe 1 AC min. | 195,5 V |
| Napięcie wejściowe 1 AC maks. | 264,5 V |
| Napięcie wejściowe 2 AC | 400 V |
| Napięcie wejściowe 2 AC min. | 340 V |
| Napięcie wejściowe 2 AC maks. | 460 V |
| Prąd wejściowy przy napięciu wejściowym 1 AC | 0,51 A |
| Prąd wejściowy przy napięciu wejściowym 2 AC | 0,29 A |
| Inrush current at input voltage 1 | 3,53 A |
| Inrush current at input voltage 2 | 2 A |
| Prąd zwarciowy dla napięcia wejściowego 1 | 4,86 A |
| Prąd zwarciowy dla napięcia wejściowego 2 | 2,8 A |
Dane elektryczne | Wyjście
| Napięcie wyjściowe AC | 230 V |
| Napięcie wyjściowe ustawiane | nie |
| Moc łączeniowa AC maks. | 100 VA |
Ochrona urządzenia | Elektryczna
| Napięcie próbne izolacji wejście – wyjście | 4 kV |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | Szyna nośna TH35, Montaż na podłużnym otworze, (EN 60715) |
| Wymiar mocowania a | 64,5 mm |
| Wymiar mocowania b | 64 mm |
| Wymiar mocowania c | 4,8 mm |
| Wysokość | 86 mm |
| Szerokość | 84 mm |
| Głębokość | 98 mm |
| Średnica otworu | 4,8 mm |
| Długość otworu | 8,4 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 40 °C |
| Temperatura przechowywania min. | -40 °C |
| Temperatura przechowywania maks. | 80 °C |
| Norma produktu | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Input |
| Typ przyłącza 2 | Output |
Typ przyłącza 1
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 5 |
| PIN 1 | + 15 V |
| PIN 3 | – 15 V |
| PIN 4 | 230 V |
| PIN 5 | 400 V |
Typ przyłącza 2
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Liczba biegunów | 2 |
| PIN 2 | 230 V |
Typ przyłącza 3
| Typ połączenia | Zaciski śrubowe SK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | metallic |
| Liczba biegunów | 1 |
| PIN 1 | PE |

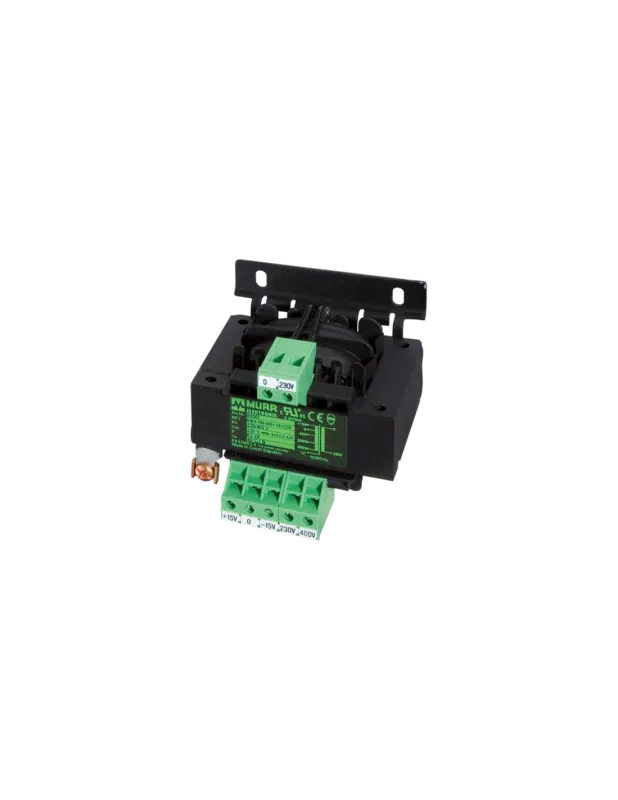

Transformator jednofazowy MTS 86368niezawodne zasilanie i separacja
Transformator jednofazowy MTS 86368 to wysokiej klasy urządzenie przeznaczone do sterowania oraz separacji obwodów elektrycznych. Został zaprojektowany z myślą o precyzyjnym i bezpiecznym zasilaniu różnorodnych systemów automatyki i sterowania, spełniając wymagania szerokiej gamy zastosowań przemysłowych.
Kluczowe zalety transformatora jednofazowego 100 VA
- Uniwersalność zastosowaniadoskonale sprawdza się w układach automatyki, systemach sterowania, szafach rozdzielczych oraz wszędzie tam, gdzie wymagana jest separacja i niezawodne zasilanie.
- Ochrona urządzeńseparacja galwaniczna między wejściem a wyjściem zwiększa bezpieczeństwo instalacji oraz chroni urządzenia przed zakłóceniami i przepięciami.
- Wysoka jakość wykonaniasolidna obudowa i przemyślana konstrukcja zapewniają długotrwałą i niezawodną pracę nawet w wymagających warunkach eksploatacyjnych.
- Łatwy montażtransformator przystosowany jest do montażu na szynie DIN TH35 lub na podłużnym otworze zgodnie z normą EN 60715.
- Zgodność z normamispełnia rygorystyczne normy EN 61558-1, EN 61558-2-4 oraz EN 62041 (kategoria 0), gwarantując bezpieczeństwo i niezawodność.
- Kompaktowe wymiaryumożliwiają instalację w ograniczonej przestrzeni szafy sterowniczej.
Zastosowanie transformatora MTS 86368
Transformator MTS 86368 idealnie nadaje się do rozwiązań, gdzie kluczowe znaczenie ma stabilne zasilanie urządzeń oraz bezpieczna separacja elektryczna. Typowe zastosowania obejmują:
- Sterowanie maszyn przemysłowych
- Systemy automatyki budynkowej
- Układy zasilania urządzeń kontrolno-pomiarowych
- Separacja i ochrona wrażliwych odbiorników elektrycznych
- Szafy zasilające i rozdzielcze
Parametry techniczne i wytrzymałość transformatora jednofazowego
MTS 86368 charakteryzuje się mocą znamionową 100 VA, napięciem wejściowym 230 V lub 400 V oraz napięciem wyjściowym 230 V AC. Doskonała izolacja (klasa T 40/B) oraz wysoka odporność na warunki środowiskowe sprawiają, że jest to urządzenie niezawodne w codziennej pracy. Przystosowanie do pracy w szerokim zakresie temperatur gwarantuje stabilność działania zarówno w niskich, jak i wysokich temperaturach.
Komfort użytkowania i bezproblemowa instalacja
Transformator MTS 86368 został wyposażony w wygodne zaciski śrubowe SK, które gwarantują pewne i trwałe podłączenie przewodów. Przemyślana konstrukcja pozwala na szybki i łatwy montaż, co znacząco skraca czas instalacji i minimalizuje ryzyko błędów podczas podłączania.
Wybierając transformator jednofazowy MTS 86368, zyskuje się niezawodne i bezpieczne rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce i energetyce. To urządzenie stanowi fundament stabilnego zasilania i ochrony cennych systemów elektrycznych.
